La idea es disponer a bordo de 12V estables y con potencia suficiente como para poder evitar el uso de las baterías mientras estamos amarrados en puerto y conectados a la toma de corriente.

Necesitamos pues una fuente de alimentación estabilizada y capaz de entregar 15 Amperios al menos de forma contínua y sin esfuerzo. Una buena fuente de alimentación, muy pequeña y eficaz, y encima muy barata, podemos conseguirla a partir de una fuente de ordenador.

Es algo muy simple y no nos costará ni 30 Euros y hasta lleva ventilación forzada, es muy silenciosa y fiable.

Una vez acabada, queda más o menos así:


Realmente, casi no hay que modificar nada, salvo quitar todos los cables que trae conectados para usarlos con el ordenador. Después de quitarlos, la placa del circuito impreso queda algo así:




Para que la fuente arranque al conectarla, hay que colocar una resistencia a masa desde el punto en que iba conectado el único cable verde que sale originalmente de la fuente (PS-ON). El valor es de unos 2Kohmios. Yo he puesto dos de 1K en serie que tenía a mano:

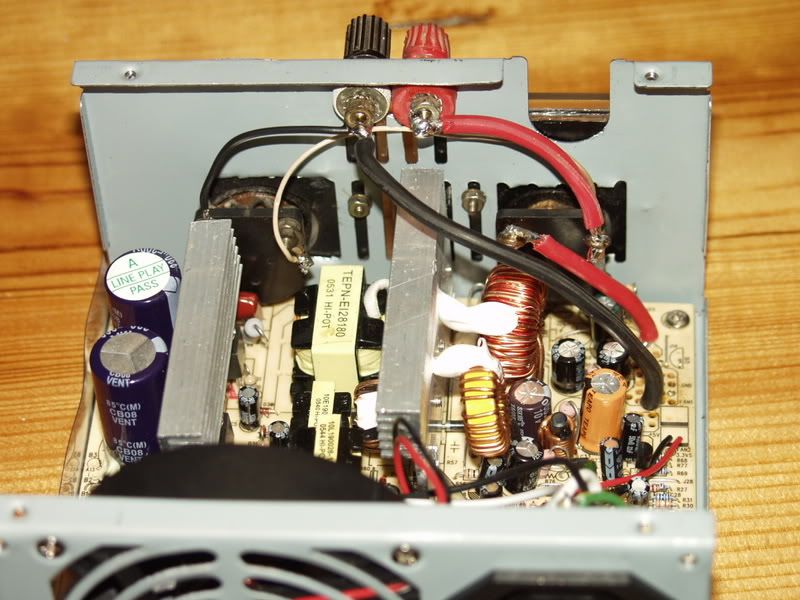

Lo único que hay que mecanizar son dos taladros para colocar un par de bornas que serán la toma de corriente de 12V de nuestra fuente:




Finalmente, conectamos la borna negra a la masa de la fuente (cables negros originales) y la roja a la toma de 12V (donde iban los cables amarillos originales) con cable de generosa sección. Yo he colocado un fusible de seguridad de 30A entre la salida de +12V de la fuente y la borna correspondiente:




Y nada más. Cerrar todo, conectar y listo. En la foto hay conectada una lámpara de faro de automóvil como carga para probar. Después de un par de horas funcionando en contínuo, ni se ha calentado:




Si queréis usarla como cargador, la salida de 12V no es suficiente y hay que elevarla un poco. Lo ideal es subirla a 13,5v más o menos.

La fuente que he usado usa un integrado de Fairchild KA7500C, pero casi todas las que he visto son más o menos iguales. Esta es su documentación:

http://www.olaje.com/documentos/Integrado_ka7500c_fuentes_pc.pdf

Si ponemos entre la patilla 1 y del KA7500 y masa una resistencia de 10Kohmios y un potenciómetro de 4k7 Ohmios, podemos variar la tensión de salida moviendo el potenciómetro, y una vez logrados los 13,5V, medir el valor del conjunto resistencia+potenciómetro y colocar una sóla resistencia del valor medido. En nuestro caso, un valor de 12Kohmios fué el idóneo.

ALGO IMPORTANTE: SIEMPRE MANIPULAREMOS LA FUENTE ESTANDO COMPLETAMENTE DESCONECTADA DE LA RED. ES PELIGROSO TOCAR LA PLACA DE CIRCUITO IMPRESO Y LOS COMPONETES CON LA FUENTE EN MARCHA. MEJOR HACERLA TRABAJAR SIEMPRE DENTRO DE LA CAJA.


Con esta fuente podemos tener desconectadas las baterías cuando estemos conectados a puerto, y da potencia suficiente para la VHF, luces, frigo, bombas de agua, tv, etc.

Más barato y eficaz, será difícil de encontrar.

Todas las fotos están en: http://www.millalopez.dns2go.com/fuente12v

Salu2. Carmelo ( O L A J E )


_________________
No hay vientos favorables para quien ignora su rumbo. (Séneca).
http://www.olaje.com

[CALDERON]

Me gusta el briconsejo, una idea estupenda sin cambiar de cargador. los cargadores antiguos alimentan a las baterias y estas suministran corriente a los distintos aparatos. Hoy dia los cargadores de baterias son alimentadores a la vez y conectados a puerto no necesitan tirar de baterías.

Yo soy un poco neofito en la electrónica y quizás lo entiendo un poco mal y me quedan algunos pasos dificiles.

Lo podrías describir paso a paso un poco mejor todavía y como hacer que mientras el cargador estuviera cargando las baterías el alimentador alimentara los distintos aparatos simultaneamente y si es posible de forma automática.
_________________
¿Habré sido en mi otra vida una ola de mar?

[pim]

Muy interesante Carmelo!
Lo estudiaré en detenimiento la próxima semana, pero creo que tengo por casa una fuente ATX de unos 350 o 400W que podría servir de base.
Gracias
_________________
pim.latabernadelpuerto.es

[marlow]

"Hoy dia los cargadores de baterias son alimentadores a la vez y conectados a puerto no necesitan tirar de baterías."

Como se sabe si un cargador es de este tipo?
_________________
=marlow=

[fishera]

Fenomenal trabajo y muy detallado, me lo guardo y ya estoy buscando en el sotano ese pc que habia desechado y me daba pena tirar.Gracias.

[iplaco]

[nagual]

Para que quiero un chisme de este tipo si al estar conectado a puerto todos mis consumos de 12v se completan al momento por el cargador, la unica explicacion que le encuentro es que no se quieran gastar las baterias... pero aun en ese caso el gasto es minimo.

[Rumbo270]

Me ha gustado muchola sugerencia.

Otra sugerencia, poner un portafusibles para poder sustituir el fusible sin necesidad de soldar.

[julianilloextrem]

los cables son muy finos para 20 amperios, como minimo minimo tiene que ser cable de 6mm de seccion y las pistas de la placa tienen que ser anchas o reforzadas con estaño, si el cable es fino se calentara y tendra una caida de tension.

saludetes..

Julian
_________________
repara tu nevera--
www.frioextrem.com

[olaje]

[CALDERON]

Muchas gracias por tus aclaraciones, siempre se aprende cosas nuevas. Y Gracias por el detalle, te lo agradezco pero no quiero abusar, te agradezco el detalle de que nos ofrezcas tu saber.

En mi caso, baterias al 50% de vida y con luces, radio, FRIGO,... EL CARGADOR NO OFRECE LA SUFICIENTE CARGA COMO PARA SOPORTAR ESA CARGA DURANTE ALGUN TIEMPO, y menos cuando después de un viajecito, regresas a puerto, te quedas en el barco y continuas la fiesta.

Por otro lado a mi me ha pasado ya varias veces que llega algun transeunte y te desconecta la toma de corriente o aquel día que salta el automático del pantalán.

RESULTADO: LAS BATERÍAS AL...
Una descarga profunda de la batería después de 1 semana vale, pero varias descarguitas y...... adios baterías. Una vez que precipita el plomo no vuelve a reaccionar con los iones del agua ni con los del ácido sulfurico.

Oleaje, como quedaría la instalación del alimentador del pc modificado con respecto al cargador del barco, como sería el croquis. Gracias.
_________________
¿Habré sido en mi otra vida una ola de mar?

[CALDERON]

Muchas gracias por tus aclaraciones, siempre se aprende cosas nuevas. Y Gracias por el detalle, te lo agradezco pero no quiero abusar, te agradezco el detalle de que nos ofrezcas tu saber.

En mi caso, baterias al 50% de vida y con luces, radio, FRIGO,... EL CARGADOR NO OFRECE LA SUFICIENTE CARGA COMO PARA SOPORTAR ESA CARGA DURANTE ALGUN TIEMPO, y menos cuando después de un viajecito, regresas a puerto, te quedas en el barco y continuas la fiesta.

Por otro lado a mi me ha pasado ya varias veces que llega algun transeunte y te desconecta la toma de corriente o aquel día que salta el automático del pantalán.

RESULTADO: LAS BATERÍAS AL...
Una descarga profunda de la batería después de 1 semana vale, pero varias descarguitas y...... adios baterías. Una vez que precipita el plomo no vuelve a reaccionar con los iones del agua ni con los del ácido sulfurico.

Oleaje, como quedaría la instalación del alimentador del pc modificado con respecto al cargador del barco, como sería el croquis. Gracias.
_________________
¿Habré sido en mi otra vida una ola de mar?

[Falken]

BUena idea, por compartirla. Al meos tenemos un reciclaje para las fuentes de los viejos PC.

¿Serviría como fuente de almentación de una estación HF casera?


_________________
--- Buenos vientos ---

~~~~~~_/)~~~~~~
~~~~~~~~~~~~~~

[olaje]

Hola Falken.

Si que sirve, siempre que sea una de 400W o más. Ten en cuenta que, al no usarla más que para 12V y no hacerle entregar potencia en la salida de 5V mejora también el rendimiento.

Si el equipo de HF tiene un lineal a 12V, o es de más de 150W, pues dos o tres fuentes de PC en paralelo y ya está. En realidad, la primera vez que vi aplicar fuentes de PC para otra cosa fué en un artículo de la revista de radioaficionados que usaba tres fuentes en paralelo para toda la estación.

Salu2. Carmelo ( O L A J E )


_________________
No hay vientos favorables para quien ignora su rumbo. (Séneca).
http://www.olaje.com

[julianilloextrem]

Hay un aparatito que se llama batery refresher ( o así...) que vale poco y que va montado en paralelo con la bateria y entra en resonancia con los cristales de sulfato y puede salvar baterias sulfatadas esta en el catalogo de waeco. yo lo monte en una bateria medio muerta de 180 amperios hora y al cabo de unas semanas la notaba que duraba mas.
_________________
repara tu nevera--
www.frioextrem.com

[cocoduro]

¿Seríais tan amables de poner un esquema de como conectar esta fuente a la red de 12V del barco sin pasar por las baterías?. Acabo de instalar la red de 220V (que es totalmente independiente de la de 12V) y me interesa esa solución.
_________________
Paseando al Dálmata y tomándome una copa de Moët & Chandon en el tractor.

[santiago]

Totalmente recomendable, no te cuesta un duro y es enormemente versátil.
Yo hace mucho tiempo que tengo una en casa para alimentar los mil y un cacharrillos que los aeromodelistas usamos.
Uniendo salidas de +5V, -5V, +12V y -12V tienes varias posibilidades de voltajes.
Si alguien quiere más información y construcción paso a paso puede probar con este enlace www.miliamperios.com poniendo en el buscador fuente de alimentación de pc o fuente de pc.

[PeZio]

Creo que se te ha olvidado mencionar, para los menos expertos, que como dice el cofrade más arriba la fuente de un pc proporcina diferentes voltajes de salida. Incluso creo que la salida de +5V ofrece un amperaje muy superior a la de 12V.
_________________
"Si pude ver más allá que otros hombres, es porque me subí a hombros de gigantes" -Isaac Newton-.

[manuweb]

Genial. Ahora solo me falta sitio donde colocarla. Como tengo varias buscaré cual es la que está en mejor estado.


_________________
Jarrr

Visita mi web: Sala de Armas Adalid http://www.salaadalid.com

[santiago]

Algunos detalles que se me olvidaban (para variar )
Hay fuentes de distintos tipos y potencias, merece la pena fijarse un poco porque las variaciones son importantes.
Aguanta lo que le echen. Yo la he llegado a dejar dos dias enteros funcionando para reciclar paquetes de baterías.
Si la quereis usar como alimentación de un cargador, normalmente tendreis problemas por voltaje de salida demasiado bajo. Se soluciona, en parte, poniendo en carga la salida de 5V (yo le he colocado dos resistencias cerámicas en paralelo que tenía por casa (no me pregunteis valores porque mi memoria no da para más). Algunos lo solucionan con una bombilla de coche. De esta manera la salida de +12V sube hasta los 13 y pico (ya sabeis... no me pregunteis el pico... suficiente para que mis cargadores no den señal de voltaje de entrada insuficiente).

[olaje]

[santiago]

[PeZio]

Vuelvo a subir el hilo porque ya he acabado mi "prototipo". Resistencia de 2K en el terminal PS ON, resistencia de 12K entre patilla 1 del integrado y masa para obtener 13,6V a la salida, y para rizar el rizo... le he acoplado dos instrumentos analógicos (amperímetro y voltímetro) que he recuperado de una fuente que achicharré hace poco.

Probada con un Yaesu FT8000 transmitiendo a saco y ni se entera. Lo único que le encuentro es que al conectar una carga con condensadores, al estar éstos inicialmente descargados la corriente inicial es tan elevada que salta el dispositivo de protección de la fuente conmutada y hay que resetearla mediante el interruptor general. A ver si algún cofrade sabe cómo solucionar esto.

Pongo tres fotos de cómo me ha quedado el bricolash:







Unas copichuelas para una tarde gris y anodina.
_________________
"Si pude ver más allá que otros hombres, es porque me subí a hombros de gigantes" -Isaac Newton-.

[olaje]

Te ha quedado fantástica si señor.

Para evitar que te salte la protección, puedes poner una resistencia de 5W y 50Ohmios en serie con la salida de la fuente y un interruptor que la puentée. Así, cuando vayas a conectar una carga capacitiva grande abres el conmutador, dejas un par de segundos para que se carguen los condensadores y después lo cierras.

En plan fino, se puede hacer un circuito que haga automáticamente esta labor, pero no creo que merezca la pena.

Salu2. Carmelo ( O L A J E )


_________________
No hay vientos favorables para quien ignora su rumbo. (Séneca).
http://www.olaje.com

[Jota]

Muy buen trabajo Olaje. Yo tengo una de estas reciclada en el garaje para hacer ir un taladrillo tipo dremel.

Solo queria plantear una duda, normalmente estas fuentes (como mínimo la mia, aunque es más vieja que las ATX actuales) tienen la masa del 220VAC unida a la masa de los 12VDC. Si hay problemas con la tierra del poste del pantalan (masa defectuosa) habría que tener precaución de que los elementos de 12VDC que se conecten a la fuente no tengan su masa unida a ninguna parte metalica del barco para evitar corrosion galvánica. Me parece que julianillo, que merodea por este post, sabe un guew de ese tema.

Un saludo y gracias por compartir tu brico.
_________________
Calma... que cada uno tiene sus cadaunadas...
